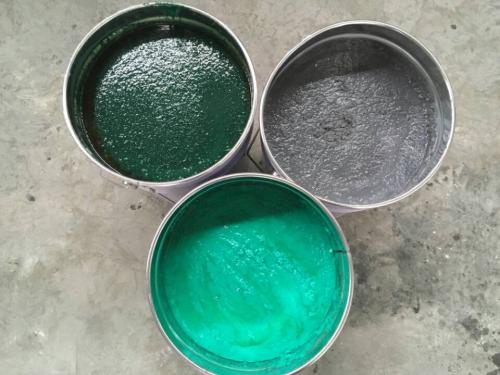

玻璃鋼鱗片防腐原材料為鱗片泥膠

玻璃鋼鱗片防腐原材料為鱗片泥膠

玻璃鋼鱗片防腐是經過涂抹的方式或者用高壓槍沒氣的等專業工具進行處理，在設備或者其他需要防護物體的表面進行處理，但必須是保持物體的清潔、無污染、雜物等明顯地方經過打磨后開始進行涂刷，經過固化后，便得到最終效果。

一、產品特性：

(1)對化學介質、氣體、蒸氣的滲透性遠比玻璃鋼襯里小，難以引起水蒸氣擴散現象，這是由于層層重疊排列的玻璃鱗片，使介質滲透距離長的緣故。

(2)固化時收縮低，由于分散，粘接面殘余應力小。

(3)熱膨脹系數小，粘接熱應力相應也小，耐熱溫度高，耐熱沖擊性能好。

(4)力學強度雖不如玻璃鋼襯里，但耐磨性、耐刮擦性能出色，對機械損傷也只限于局部。

(5)玻璃鱗片涂料施工工藝性能也很好。

玻璃鱗片涂料若僅是玻璃鱗片和樹脂的物理混合，是不能充分發揮其性能的，這里還涉及玻璃鱗片的截面問題，中國環氧樹脂行業協會專家表示，玻璃鱗片混合量及混合方法、樹脂的選擇、基體的前處理、底漆的選擇、施工方法等一系列的參數，是決定玻璃鱗片涂料的技術關鍵。

二、鱗片膠泥的防腐機理：

鱗片膠泥含有 10%-40% 片徑不等的玻璃鱗片，膠泥在施工完畢后，扁平型的玻璃鱗片在樹脂連續相中呈平行重疊排列，從而形成致密的防滲層結構。腐蝕介質在固化后的膠泥中的滲透必須經過無數條曲折的途徑，因此在一定厚度的耐腐蝕層中，腐蝕滲透的距離大大的延長，相當于有效地增加了防腐蝕層的厚度。因此，鱗片膠泥具有抗滲性好、施工難度小、易修補造價較低等特點。

三、鱗片膠泥的特點：

1、耐腐蝕性能好、 較低的滲透率。

2、鱗片膠泥具有較強的粘結強度，不僅指樹脂基體與其中的玻璃鱗片之間的粘結強度較高，而且鱗片膠泥與混凝土或碳鋼基材之間的粘結強度高，與鋼板的粘結強度≥2.0Mpa，與混凝土的粘結強度≥2.5Mpa 。因此鱗片膠泥涂層不易產生龜裂、分層或剝離，附著力和沖擊強度較好，從而保證較好的耐蝕性。

3、耐溫差(熱沖擊)性能較好。涂層中由于含有許多玻璃鱗片，因此消除了涂層與鋼鐵之間的線膨脹系數的差別，鱗片膠泥涂層的線膨脹為11.5×10-6 /℃,鋼鐵的線膨脹系數為12×10-6 /℃，兩者之間比較相近，使之適合于溫度交變的重腐蝕環境，如電力系統中的FGD。

4、耐磨性好。鱗片膠泥在固化后的硬度較高，比普通醇酸漆高2-3倍，耐磨性較好，如鱗片膠泥的耐磨性為130mg (CS-17W-500 g情況下)，而受外機械損傷時，鱗片膠泥的破壞是局部的，其擴散趨勢小，易于修復。

5、具有適中的造價。目前國內外的FGD裝置中的選材主要有不銹鋼、整體鎳基合金、整體玻璃鋼等方法。 相對于這些材料鱗片膠泥具有不可替代的優勢。

6、工藝性較好。由于鱗片膠泥的固體成份較高，可以一次性成較厚的涂層，并具有當場配制和室溫下固化的特點。在鱗片膠泥涂層使用幾年后，若出現遭損壞的情況，只需在該處作簡單的處理即可進行修復，并可繼續使用而不影響使用性能，具有修補性好的特點。
