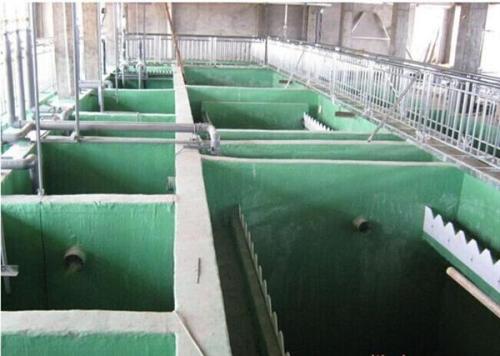

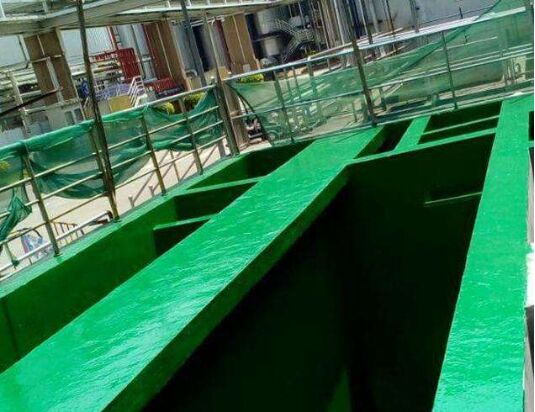

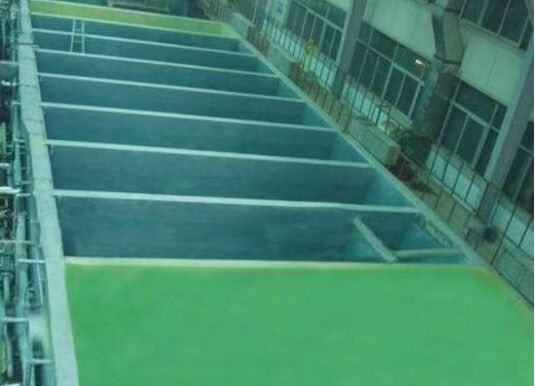

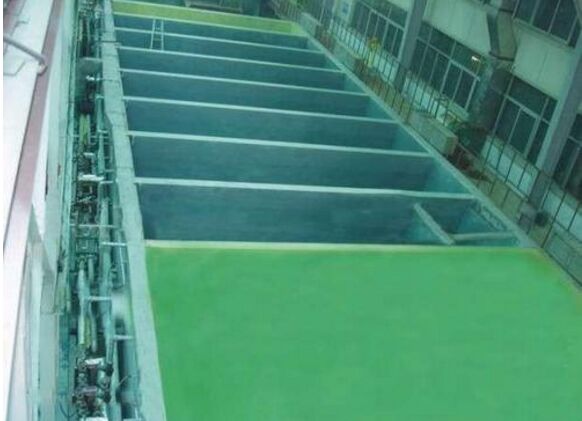

玻璃鋼防腐工程襯里從基層角度來分，可分為鋼基層襯玻璃鋼和混凝土襯玻璃鋼，這兩種玻璃鋼對基層的要求、膠結料配方、施工方法、施工間隔、玻璃鋼結構、及養護都有所不同。玻璃鋼具有優良的物理性能，玻璃鋼的比重通常在1.8-2.1之間,是鋼材的1/4---1/5，比鋼、鑄鐵、塑料性能優越，玻璃鋼的熱膨脹系數與鋼大體相當，而熱傳導系數只有鋼的O.5％，而且玻璃鋼的最大的優點是它耐化學腐蝕性能，使用壽命長。玻璃鋼具有特殊的耐化學腐蝕性能，在儲存腐蝕性介質時，玻璃鋼比其它材料有無法比擬的優越性，可以耐多種酸、堿、鹽和有機溶劑。玻璃鋼設計靈活，它可以根據不同使用條件，采用不同的防腐施工方案，以適應不同的要求。通過防腐層樹脂選取、結構層厚度來調整不同的介質與載荷。

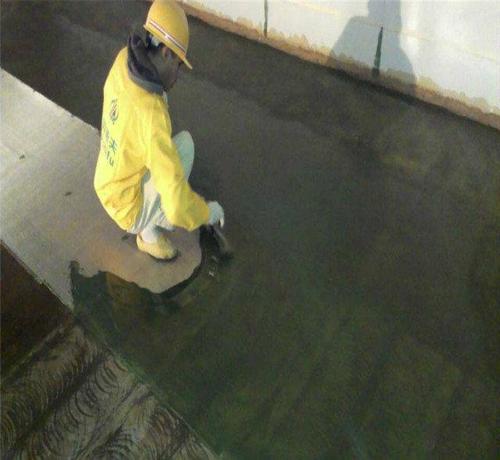

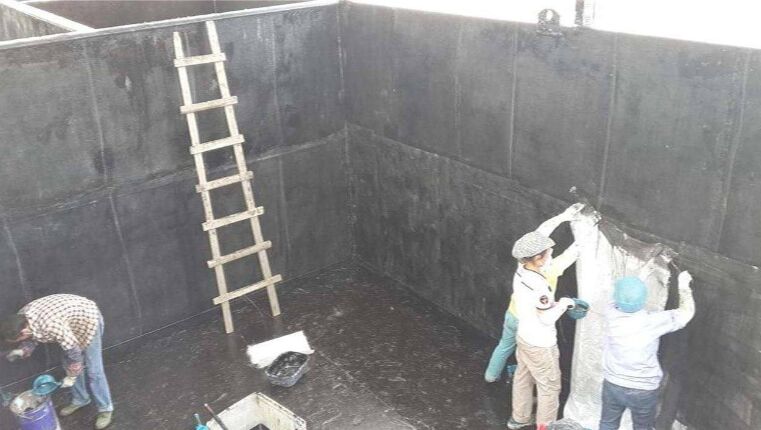

玻璃鋼防腐工程基層處理要求：玻璃鋼防腐工程的優點是它耐化學腐蝕性能，使用壽命長。玻璃鋼具有特殊的耐化學腐蝕性能，在儲存腐蝕性介質時，玻璃鋼比其它材料有無法比擬的優越性，防腐工程基層表面處理方法主要包括一下十個步驟：

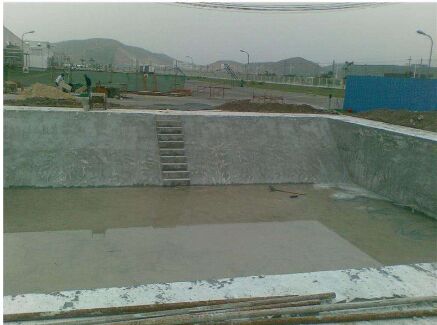

　　1、基層必須堅固、密實；強度必須進行檢測井應符合設計要求。嚴禁有地下水滲漏、不均勻沉陷。不得有起砂、脫殼、裂縫、蜂窩麻面等現象。

　　2、基層表面應平整，其平整度應采用2m直尺檢查，并應符合下列規定：

　　3、當防腐蝕面層厚度不小于5mm時，允許空隙不應大于4mm。

　　4、當防腐蝕面層厚度小于5mm時，允許空隙不應大于2mm。

　　5、基層必須干燥，在深度為20mm的厚度層內，含水率不應大于6％；當采用濕固化型材料時，含水事可不受上述限制，但表面不得有滲水、浮水及積水；當設計對濕度有特殊要求時，應按設計要求進行施工。

　　6、基層坡度必須進行檢測井應符合設計要求，其允許偏差應為坡長的土0.2％，偏差值不得大于30mm。

　　7、承重及結構件等重要混凝上澆筑宜采用大型清水模板一次制成。當采用鋼模板時，選用的脫模劑不應污染基層。

　　8、玻璃鋼施工基層表面進行塊材鋪砌施工時，基層的陰陽角應做成直角，進行其他種類防腐蝕施工時，基層的陰陽角應做成斜面或圓角。

　　9、經過養護的基層表面，不得有白色析出物。

　　10、基層表面必須潔凈。
