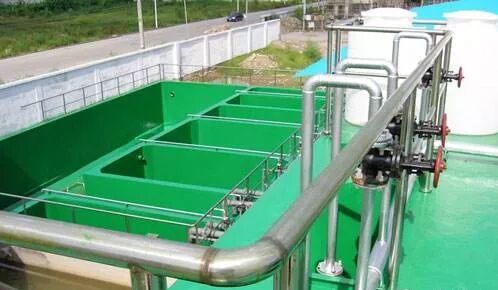

在碳鋼、混凝土或其他基材表面制作玻璃鋼防止基材在介質或環境作用下破壞或變質，稱作“玻 璃鋼防腐”。常用的玻璃鋼防腐有：玻璃鋼襯里、玻璃鱗片襯里、樹脂膠泥磚板襯里、環氧自流平、 環氧粉末噴涂、基材表面包覆玻璃鋼等。

1、CD130A19-85手糊法玻璃鋼設備設計技術條件

2、HG20696-1999玻璃鋼化工設備設計規定

3、CECS01：2004呋喃樹脂防腐蝕工程技術規程

4、HG/T 20676—1990磚板襯里化工設備

5、HGJ 229-91 工業設備、管道防腐蝕工程施工及驗收規范

6、HG/T 20679-1990 化工設備、管道外防腐設計規定

7、HG/T 3797-2005 玻璃鱗片襯里膠泥

8、HG/T 2640-2004 玻璃鱗片襯里施工技術條件

9、GB50212-2002 建筑防腐蝕工程施工及驗收規范

10、GB/T 18369－2008《玻璃纖維無捻粗紗》

11、GB/T8237-2005 《纖維增強塑料用液體不飽和聚酯樹脂》

12、GB/T13657 《雙酚-A型環氧樹脂》

13、GB/T1447-2005 纖維增強塑料拉伸性能試驗方法

14、GB/T1449-2005 纖維增強塑料彎曲性能試驗方法

15、GB/T2576-2005 纖維增強塑料樹脂不可溶分含量試驗方法

16、GB/T2577-2005 玻璃纖維增強塑料樹脂含量試驗方法

17、GB/T3854-2005 纖維增強塑料巴氏（巴柯爾）硬度試驗方法

1、基材

主要指表面需要防腐的材料，基材的質量狀況和材質決定防腐粘接材料的選型和玻璃鋼防腐的質量。

2、過渡粘接層

主要用于玻璃鋼與基材的粘接，保證玻璃鋼與基材之間的剪切強度，混凝土和鋼材表面常用材料有 環氧樹脂、乙烯基樹脂等。

3、樹脂砂漿層

主要用于修補基材表面缺陷和提高玻璃鋼防腐層的抗外載荷變形能力，樹脂砂漿主要由樹脂和填充 材料組成，常用填充材料有石英粉、瓷粉、滑石粉、氣相二氧化硅、玻璃空心微珠等。

4、玻璃鋼增強層

主要用于玻璃鋼防腐層的增強和防滲漏的作用，提高玻璃鋼防腐層的力學性能，保證滿足現場工況 應力、應變要求。同時加強玻璃鋼防腐層的防滲漏性能。

5、外保護層

主要用于抵抗外界環境及介質作用，通常由防滲層、富樹脂層組成。起到防腐蝕、防滲漏作用。

玻璃鋼防腐的組成材料是玻璃鋼，具有玻璃鋼的所有優點，通過科學合理的選材、工藝設計和 結構設計可以達到要求的技術指標，玻璃鋼防腐的特點如下：

1）可設計性好：由于基體材料和增強材料的性能各不相同，玻璃鋼可以通過合理的原材料選型、 調整玻璃鋼組分比例、改變增強材料的鋪設方式和科學的結構設計以滿足不同的理化性能要求。

2）機械性能優良：玻璃鋼的拉伸強度低于鋼，高于球墨鑄鐵和混凝土，而比強度大約是鋼的3倍， 球墨鑄鐵的10倍，混凝土的25倍�？箾_擊性能優良，落錘重量1.5kg在沖擊高度1600mm下不 損壞。

3）耐化學腐蝕：通過合理的原材料選型和科學的厚度設計，玻璃鋼防腐在酸、堿、鹽、有機溶劑 環境中長期使用。

4）耐熱耐寒性能好：普通玻璃鋼使用溫度一般為-40～70℃，若選用特種樹脂或加入抗紫外線吸收 劑，產品應用的環境溫度-60~300℃，同時還能抵抗陽光長期照射。

5）具有良好的保溫性能：由于玻璃鋼產品是由高分子材料和增強材料復合而成，具有導熱系數低 的特點；室溫下為:0.3～0.4KW/M.H.℃,只有金屬的1/100～1/1000,是優良的絕熱材料，因此溫差較 小的情況下（50℃以下）不需要作特殊的保溫，就能達到很好的保溫效果。

6）熱膨脹系數�。河捎诓Ａт摕崤蛎浵禂敌。�2.0×10-5/℃），可在地表、地下、架空、海底、高寒、 沙漠、冰凍、潮濕、酸堿等各種惡劣條件下正常使用。

7）輕質高強安裝簡便：比重僅為鋼、鑄鐵的1/4—1/5，混凝土的2/3。玻璃鋼容器重量大約占同規 格鋼制容器的1/4。因此，裝卸方便，易于安裝。

8）電絕緣性能優良：玻璃鋼材料是優良的絕緣材料，用來制造絕緣體。高頻下仍能保護良好的介電性。微波透過性良好；適應使用于輸電、電信線路密集區和多雷區。

9）施工工藝性能優良：玻璃鋼在固化成型前，由于樹脂的流動性，可以采用不同的成型方法，方 便地加工成所需要的形狀；這一特點最適合大型、整體和結構復雜的設備施工要求。根據環境情況 可以現場施工。
